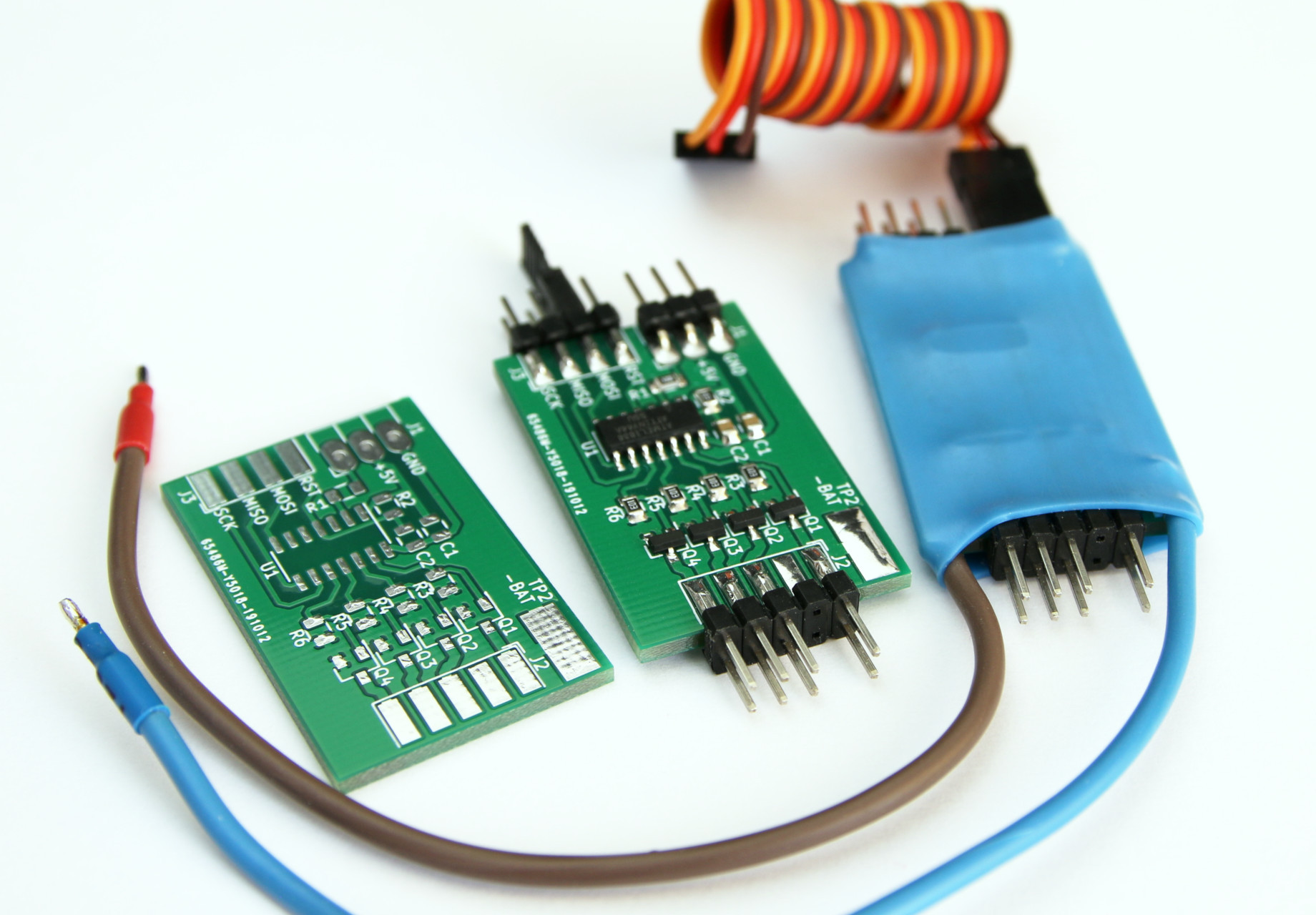

RC-Sekwencer
Kolejny układ do wykorzystania w modelarstwie. Zadaniem układu jest załączanie kilku obwodów elektrycznych przy pomocy jednego kanału. Zmiana stanu odbywa się według zaprogramowanych sekwencji.
Podstawowe możliwości:
- 4 obwody wyjściowe,
- 8 zaprogramowanych sekwencji,
- wybór sekwencji przez konfigurację zworek,
- maksymalna długość zaprogramowanej sekwencji 15 (ATtiny24), 31 (ATtiny44), 63 (ATtiny84),
- możliwość zmiany sekwencji w obu kierunkach,
- maksymalne prąd obwodu wyjściowego: 1A,
- maksymalne napięcie dla obwodów wyjściowych: 20V.
W przypadku prądu w obwodach wyjściowych mniejszego niż 100mA, do zasilania obwodów można wykorzystać zasilanie odbiornika, w przeciwnym przypadku należy stosować oddzielne zasilanie.
Obwody wyjściowe nie posiadają zabezpieczeń ani ograniczenia prądowego, w razie potrzeby należy o to zadbać w zakresie podłączanego układu.
Pliki
Najnowsze wersje można pobrać z GitHub.
